プラ製品のロット管理やシリアル番号の刻印に役立つ

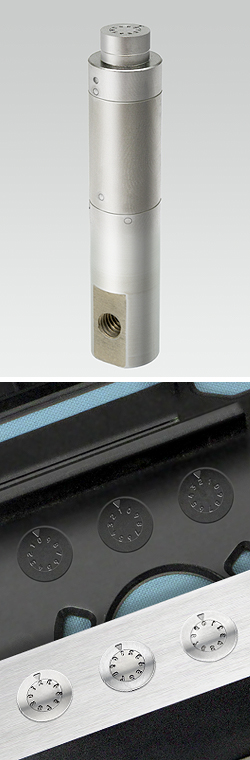

自動ナンバリング金型部品

インサイドアローの自動回転

空気圧により内部機構がインサイドアローを押し上げながら回転、自動的に次の数字を指します。これによりマーキング切り替えごとの機械停止や手動による切り替え作業等の工数を削減し、低コスト・短時間での細かなロット番号やシリアルナンバーなどのマーキングが可能となりました。

制御方法

●PLC制御

金型の開閉を検知したタッチセンサーがPLCに信号を送ります。
信号を受けたPLCが電磁弁を操作し、空気圧により自動ナンバリング金型部品のインサイドアローを回転させます。

マーキング切り替えの自動化（PLC制御）

インサイドアローの自動回転条件を「成形機の開閉回数」とし、回転タイミングをそれぞれ１の桁は「毎回」、10の桁は「10回に１回」、100の桁は「100回に１回」と設定しておけば、複数桁に及ぶ番号のマーキングも機械を停止することなく自動でできます。
もちろん、自動ナンバリング金型部品を追加すれば、より多くの桁数のマーキングも可能です。

全ての成形品に個別のシリアルナンバーを自動マーキング可能

自動ナンバリング金型部品の用途例

識別番号のシール貼り作業を削減できます（PLC制御）

近年では品質管理やサプライチェーンの透明性を高めるためトレーサビリティの重要性が高まり、成形品毎に識別番号が記載されたシールを貼っている場合があります。

問題点

・成形後に作業者が手作業でシール貼りを行う場合、膨大な時間とコストが発生します。

・経年劣化によりシールが剥がれたり文字がかすれて見えなくなってしまい長期的なトレーサビリティが難しくなっています。

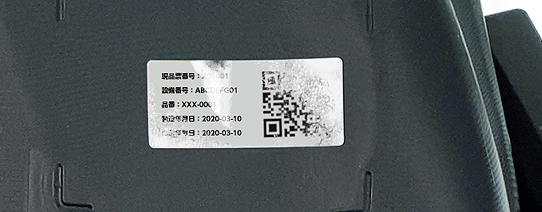

ロット番号「154697」のシールを手作業で貼る

自動ナンバリング金型部品に置き換え

・成形中に識別番号をマーキングできるため、成形後のシール貼り工程が不要となります。

・成形品に直接刻印するため、半永久的なトレーサビリティが可能となります。

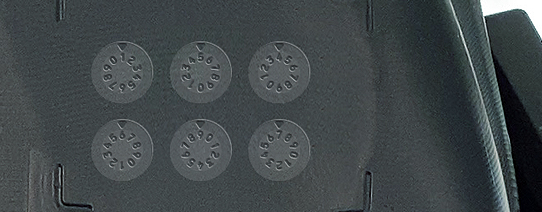

ロット番号「154697」が成形品にダイレクトに付与される

全ての成形品へ
識別番号をマーキングできます

自動ナンバリング金型部品の用途先

安心安全が求められるプラ部品（自動車、半導体、医療）や、識別すると便利になるプラ部品（コンテナ、パレット、容器）等、細かなロット管理やシリアル番号が必要な場合に便利です。

自動車部品用成形品

半導体デバイス

コンテナ、パレット、容器

金型内エア配管
